XQ-750模块系列产品详细资料说明.pdf

模块简介

通信、电力、军事、金融等众多领域广泛地应用高精度授时系统，XQ-750模块致力于为用户提供高精度授时核心系统解决方案，可作为模块嵌入到用户设备，将用户设备与授时系统深度融合，简化了系统结构，具有高度的灵活性，加速用户产品的上市进程并提高其可靠性。

XQ-750主要采用符合IEEE 1588-2008授时协议的网络时钟作为时钟源，网络对时可降低系统的拓扑复杂度，在原有以太网架构基础上即可实现高精度对时。同时，XQ-750也支持NTP、PPS（秒脉冲）、B码、1PPS+TOD源（GPS/北斗）、10MHz等。

提供大于10个可编程的用户GPIO，提供定制化服务。

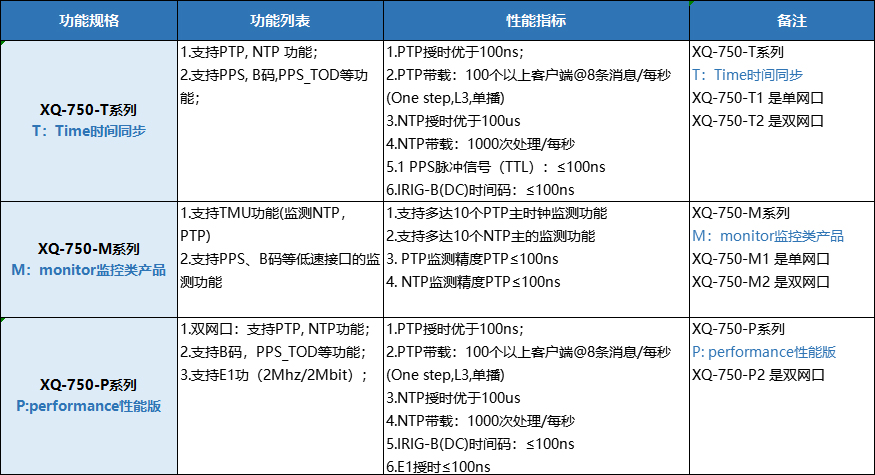

性能特征

XQ-750高精度授时系统核心模块，采用业界领先XILINXZYNQ系列SOC实现，在同一个芯片中实现ARM和FPGA功能。FPGA硬件时间戳分辨率小于8ns，利用专有流量预测模型消除网络突发流量对授时精度的影响，优化的报文过滤算法实现了业界领先的授时精度指标：采用IEEE1588-2008背靠背授时精度优于±50ns，多跳典型背景流量下（5跳普通交换机，70%背景流量）优于±500ns。

主要特征

（1）支持多种参考时钟源IEEE 1588-2008 NTP PPS B码 1PPS+TOD（GPS、北斗）10MHz

（2）支持IEEE1588-2008v2协议（OC/BC）：支持一步/两步工作模式；支持Ethernet/UDP承载方式（两层/三层以太网）；支持单播/组播传输方式；支持E2E或P2P延时机制；支持硬件时间戳，分辨率<8ns

（3）支持NTP功能：支持NTPv1，v2，v3，v4；NTP硬件时间戳；MD5

（4）支持TMU功能：支持多达10个PTP主的监测功能；10个NTP主的监测功能；PPS、B码等低速接口的监测功能

（5）网口支持（最多可支持两个网口）：100/1000Mbps网口，自协商电口/自适应光口；用户侧100/1000M接口支持（RGMII），支持记录用户特定报文的时间戳

（6）支持多种授时接口输出：PPS/PPX输出；B码输出；1PPS+TOD输出 高稳时钟输出（10MHz）；输入脉冲事件时标记录/输出脉冲时间定时触发；可编程GPIO；支持外接E1芯片，2Mhz，2Mbit

（7）支持多种用户配置接口：UART接口，速率可配 IIC从接口 SPI从接口，最大1Mbps

（8）支持用户配置掉电存储

（9）单一5V供电，低功耗

（10）工作温度范围：-40~＋85℃

（11）小尺寸70×50×0.9mm
